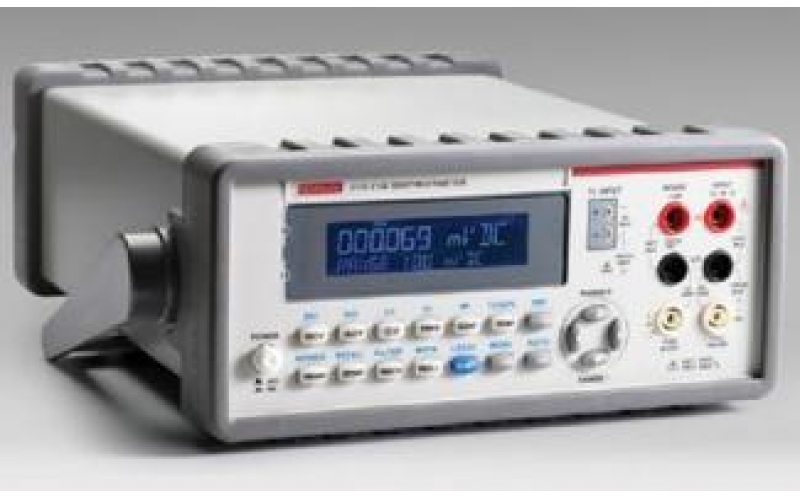

泰克Keithley 2110 系列：5? 位雙顯示器 USB 萬用表
2110 系列 5? 位 USB 數字萬用表集實惠的定價與全方位的功能、出眾的測量精度及高速的運行于一身。 其具有雙行顯示功能，能夠一次顯示兩種不同的測量。 這款通用型 DMM 為生產、研發和測試工程師、科學家和學生提供無可比擬的價值。 在 5? 位下，這款 2110 系列數字萬用表通過 USB 遠程接口提供高達 200 個讀數/秒。 在快速 4? 位設置下，能夠?qū)崿F(xiàn) 50,000 個讀數/秒，而使用 GPIB 選項時，其便成為生產和監測應用的理想 DMM。
2110 5?位數字雙顯示數字萬用表結合了吸引人的價格和廣泛的功能、出眾的測量精度，以及寬范圍應用中的高速度。它具有15種測量功能和7種數學功能，以及雙路顯示能力，允許同時顯示兩個不同的測量。型號2110在生產、R&D中具有無以倫比的價值，測試工程師、科學家和學生正在便攜式、臺式機系統測試中進行各種各樣的測量。
主要特點:
一般用途的高精度、高速測量
15個測量功能，包括電容及熱電偶測量
雙路顯示允許同步測量
用于SCPI測量命令，符合TMC的USB 2.0接口
用于系統應用的GPIB選項
包含用于在Microsoft? Word及Excel中進行繪圖及數據共享的PC 軟件工具
用于臺式/便攜式應用耐用性的堅固結構
包含所有附件，如啟動軟件、USB 線纜、電源線，以及安全測試引線
符合C
應用
生產測試
2110數字萬用表可完美應用于低成本電子器件、電路、模塊、電子元件以及半導體元件的手動、半自動以及自動化測試。關鍵特征包括：
? 速度：高達50,000讀書每秒
? 控制：GPIB（可選）以及USB接口， 接受SCPI（IEEE-488.2）命令
? 外部BNC觸發線
? NIST跟蹤能力（包括校準證書）
一般用途應用
2110數字萬用表還可完美用于研究、開發、服務、校準以及教學等臺式應用。針對臺式應用的特征包括：
? 精度：0.012%的基本DCV精度
? 易于操作的面板
? 帶有KI-Tool及KI-Link，易于繪制波形和收集數據
? 存儲多達2000個讀數
型號2110以恰當?shù)膬r格提供精度和豐富的功能。它具有0.012%的一年基本DC電壓精度和0.020%的一年基本電阻精度，直到100kΩ范圍。
型號2110提供大量的測量量程和功能：
? DC電壓：0.1V、1V、10V、100V及1000V
? AC電壓：0.1V、1V、10V、100V及750V
? DC電流：10mA、100mA、1A、3A及10A
? AC電流：1A、3A及10A
? 兩線及四線電阻：100Ω、1kΩ、 10kΩ、100ksΩ、1MΩ、10MΩ及100MΩ
? 頻率：從10Hz到300kHz
? 電容測量：1nF、10nF、100nF、1μF、10μF、100μF
? 熱電偶測量：J-、R-、S-、T-、E-、N-、B-、C-及K型熱電偶
? 溫度（RTD及NTC熱敏電阻）測量
? 二極管測量
? 連續性試驗
? 可編程：用于信噪比優化的A-D轉換器及濾波器設置。另外，可在測量讀數上進行七種數學運算：百分比、平均、最小/最大、清零、極限、mX+b、dB以及dBm測試。
在5?位，型號2110通過USB遠程接口提供多達200讀數/秒。在快速4?位設置， 它讀取多達50,000讀數/秒，以及30,000 讀數/秒到緩沖器，使得它能完美應用于速度是關鍵的生產及監控應用。
所有附件，如啟動軟件、USB線纜、電源線以及安全測試引線都包含在型號2110中。
型號2110是直觀的，一開箱就可以使用。前面板上的功能是用戶友好的，容易閱讀。其KI-Tool和KI-Link軟件允許用戶通過GPIB（如果安裝了）或USB快速控制儀器，記錄測量，以及顯示數據的時間序列圖。其LabView?和IVI驅動則給高級客戶帶來更多儀器控制。符合TMC的USB遠程接口以及GPIB接口允許容易重復使用已有的SCPI程序。
KI-Tool應用提供無需編程的圖標功能來簡化設置、檢驗以及需要圖形數據表示的基本測量應用。可調節縮放、偏移與基準來微調圖像，以視覺評估信號及噪聲元素隨時間的變化。它還包含表格數據及SCPI命令提示符窗口，提供最大靈活性。數據還可以保存到磁盤文件。
KI-Tool通過每一個設置及圖形數據表示來簡化基本的測量應用
Microsoft Excel Add-In工具也包含進來，提供數據向標準Microsoft Excel電子表格的快速導入，包括可選擇的圖形、儀器設置以及所收集數據點的數量。然后數據可通過標準的或可選的Microsoft Excel功能來分析，包括圖像的、統計的和趨 勢制圖。
一個支持Microsoft Word的版本還包括將數據直接導入報告。
還提供LabView、IVI-C和IVI-COM驅動， 允許增強的靈活性，集成型號2110到新的和已有的系統及日常測試活動。
DC電壓
| 量程 | 分辨率 | 輸入電阻 | 精度?1 ±（讀數% + 量程%） 1年, 23° ±5°C | 溫度系數 0°–18°C 28°–40°C |
| 100.000 mV | 1 μV | 10 MΩ | 0.012 + 0.004 | 0.001 + 0.0005 |
| ?1.00000 V | 10μV | 0.012 + 0.001 | 0.0009+0.0005 | |
| 10.0000 V | 0.1 mV | 0.012 + 0.002 | 0.0012 + 0.0005 | |
| 100.000 V | 1 mV | 0.012 + 0.002 | 0.0012 + 0.0005 | |
| 1000.00V | 10mV | 0.02 + 0.003 | 0.002 + 0.0015 |
| 量程 | 分辨率 | 輸入電阻 | 精度?1 ±（讀數% + 量程%） 1年, 23° ±5°C | 溫度系數 0°–18°C 28°–40°C |
| 10.0000 mA | 0.1 μA | 5.1Ω | 0.05 + 0.020 | 0.005 + 0.002 |
| 100.000 mA | 1 μA | 5.1Ω | 0.05 + 0.010 | 0.005 + 0.001 |
| 1.00000 A | 10 μA | 0.1Ω | 0.150 + 0.020 | 0.008 + 0.001 |
| 3.0000 A | 100 μA | 0.1Ω | 0.200 + 0.030 | 0.008 + 0.001 |
| 10.0000 A | 100 μA | 5 mΩ | 0.250 + 0.050 | 0.008 + 0.001 |
| 量程 | 分辨率 | 輸入電阻 | 精度1 ±（讀數% + 量程%） 1年, 23° ±5°C | 溫度系數 0°–18°C 28°–40°C |
| 100.000 Ω | 1 m Ω | 1 mA | 0.020 + 0.020 | 0.003 + 0.0005 |
| 1.00000kΩ | 10 m Ω | 1 mA | 0.020 + 0.003 | 0.003 + 0.0005 |
| 10.0000kΩ | 100 m Ω | 100 μA | 0.020 + 0.002 | 0.003 + 0.0005 |
| 100.000kΩ | 1Ω | 10 μA | 0.020 + 0.002 | 0.003 + 0.0005 |
| 1.00000MΩ | 10 Ω | 1 μA | 0.030 + 0.004 | 0.005 + 0.0005 |
| 10.0000MΩ | 100 Ω | 0.1μA | 0.200 + 0.004 | 0.05 + 0.0005 |
| 100.000MΩ | 1 kΩ | 0.1μA | 2.000 + 0.005 | 0.5 + 0.0005 |
| 量程 | 分辨率 | 輸入電阻 | 精度?1 ±（讀數% + 量程%） 1年, 23° ±5°C | 溫度系數 0°–18°C 28°–40°C |
| 1.0000V | 10 ΩV | 1 mA | 0.020 + 0.030 | 0.002 + 0.0005 |
| 量程 | 分辨率 | 輸入電阻 | 精度?1 ±（讀數% + 量程%） 1年, 23° ±5°C | 溫度系數 0°–18°C 28°–40°C |
| 1000Ω | 10 mΩ | 1 mA | 0.020 + 0.020 | 0.002 + 0.0005 |
1. 兩小時熱機后參數有效
a. ADC設置為連續觸發操作
b. 輸入偏置電流<30pA，在25°C
c. 測量速度設置為10 PLC
2. 4W ohms模式的參數。對于2W ohms，請使用清零或者從所顯示的讀數減去引線電阻
a. 對于100Ω及1kΩ量程，每條引線最大電阻為量程的10%，對于所有其它量程，為1 kΩ
以5.5位來測量噪聲抑制DC（60Hz/50Hz）
CMRR：LO導線端 失衡為120dB NMRR：對于線頻率±0.1%，為60dB
| 熱電偶類型 | 量程 | 精度 1 ±°C 1年，導線精度除外 |
| B | 600 to 1800°C | 1.5 |
| C | 0 to 2300°C | 1.5 |
| E | –250 to 1000°C | 1.5 |
| J | –200 to 1200°C | 1.0 |
| K | –200 to 1350°C | 1.0 |
| N | –200 to 1300°C | 1.0 |
| R | 0 to 1750°C | 1.5 |
| S | 0 to 1750°C | 1.5 |
| T | –250 to 400°C | 1.5 |
1. 兩小時熱機后參數有效
a. ADC設置為連續觸發操作
RTD及NTC熱敏電阻測量：精度±0.8°C，1年，導線精度除外。PT100、D100、F100、PT385、PT3916、SPRTD（R-Zero、A4、B4、Ax、Bx、Cx及Dx）、NTCT（A、B及C），以及用戶定義的RTD。
| 量程 | 測試電流 | 精度1 ±（讀數% + 量程%） 1年, 23° ±5°C |
| 1.000 nF | 10 μA | 2.0 + 0.80 |
| 10.00 nF | 10 μA | 1.0 + 0.50 |
| 100.0 nF | 100 μA | 1.0 + 0.50 |
| 1.000 μF | 100μA | 1.0 + 0.50 |
| 10.00 μF | 100 μA | 1.0 + 0.50 |
| 100.0 μF | 1 mA | 1.0 + 0.50 |
1. 兩小時熱機后參數有效
a. ADC設置為連續觸發操作
b. 清零使能
| 量程 | 頻率(Hz) | 精度1 ±（讀數% + 量程%） 1年, 23°±5°C | 溫度系數 0°–18°C &28°–40°C |
| 100.000mV to 750.000V2 | 10–40 | 0.03 | 0.002 |
| 40–300k | 0.02 | 0.002 |
| 量程 | 分辨率 | 頻率(Hz) | 精度1 ±（讀數% + 量程%） 1年, 23°±5°C | 溫度系數 0°–18°C &28°–40°C |
| 100.000mV to 750.000V2 | 1 μV to 10 mV | 10 Hz–20 kHz | 0.12 + 0.05 | 0.01 + 0.01 |
| 20 kHz–50 kHz | 0.25 + 0.05 | 0.02 + 0.02 | ||
| 50 kHz–100 kHz | 0.65 + 0.08 | 0.04 + 0.02 | ||
| 100 kHz–300 kHz | 5.00 + 0.50 | 0.2 + 0.02 |
| 量程 | 分辨率 | 頻率(Hz) | 精度1 ±（讀數% + 量程%） 1年, 23°±5°C | 溫度系數 0°–18°C &28°–40°C |
| 1.0000 A to 3.00000 A | 10 μA to 100 μA | 10 Hz–900 Hz | 0.30 + 0.06 | 0.02 + 0.01 |
| 900 Hz–5 kHz | 1.50 + 0.15 | 0.02 + 0.01 | ||
| 10.0000 A | 100 μA | 10 Hz–900 Hz | 0.50 + 0.12 | 0.02 + 0.01 |
| 900 Hz–5 kHz | 2.50 + 0.20 | 0.02 + 0.01 |
1. 兩小時熱機后參數有效
a. 較慢的AC濾波器 (3Hz 帶寬)。
b. 大于量程5%的純正弦波輸入。
2. 750VAC 量程限制到100kHz
輸入偏置電流：在25°C，<30pA。
輸入保護： 1000V (2W輸入)對于所有量程。
AC CMRR：70dB (對于LO導線上1kΩ的失衡)。
電源：100V/120V/220V/240V。
電源線 頻率：50/60Hz，自動檢測。
功耗：最大25VA。
數字I/O接口：USB-兼容的B類連接、GPIB (可選)。
環境：只用于室內。
工作溫度：0°到 40°C。
工作濕度：對于高達31°C的溫度，最大相對濕度80%。
存儲溫度：–40°到70°C。
工作海拔：海平面以上2000m
工作臺尺寸（帶控鍵及腳座）： 107 mm高× 252.8 mm寬× 305 mm深(3.49 in. × 9.95 in. × 12.00 in.)
重量：2.23 kg ( 4.92 lbs.)
安全：符合歐盟低電壓指令EN61010-1. Measurement Cat 1 1000V and CAT II 600V。
EMC: 符合歐盟指令89/336/EEC, EN61326-1。
保修期: 三年。
